    英制梯型同步带轮

    梯型齿XXH同步带轮

    梯型齿XXH同步带轮

    • 【生产材料】:45#钢、铝合金、铸铁、黄铜等
    • 【加工设备】:数控车床、滚齿机等
    • 【供货周期】:3~10天
    • 【应用领域】:通讯电缆、健身器材、电子电器、医疗器械、激光切割等

    小黄片在线下载小黄片在线下载传动生产的XXH同步带轮既为国产化设备的XXH同步带配套,又能代替进口XXH同步带轮使用。如果您定制XXH同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),小黄片在线下载也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。

    标准同步带宽度 K W G L22齿以下 L22齿以上
    200=50.8MM 57 65 18 80 100
    300=76.2MM 84 92 25 110 120
    400=101.6MM 111 119 30 132 148

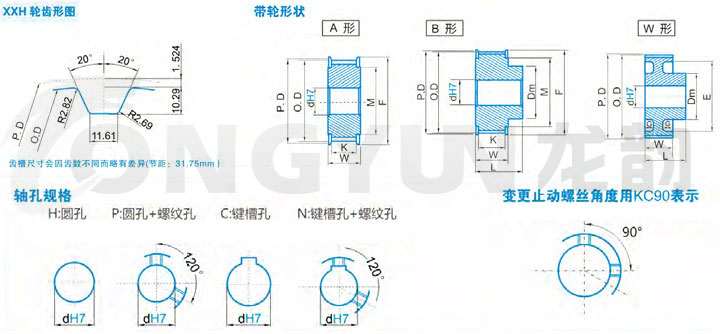

    规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 透孔外径E 轮毂直径Dm 内孔dH7
    A形 B形|W形
    H C|N H C|N
    18XXH A|B 181.91 178.87 198 140   140 25~100 25~90 25~100 25~90
    19XXH 192.02 188.98 208 140   140 25~100 25~90 25~100 25~90
    20XXH 202.13 199.09 208 150   150 28~110 28~100 28~110 28~100
    21XXH 212.23 209.19 229 160   150 28~110 28~100 28~110 28~100
    22XXH 222.34 219.30 239 170   150 28~120 28~110 28~120 28~110
    24XXH W 242.55 239.51     190 150 32~120 32~110 32~120 32~110
    25XXH 252.66 249.62     199 150 32~120 32~110 32~120 32~110
    26XXH 262.76 259.72     209 150 35~120 35~110 35~120 35~110
    27XXH 272.87 269.83     219 150 35~125 35~120 35~120 35~120
    30XXH 303.19 300.15     250 150 38~125 38~120 38~125 38~120
    40XXH 404.25 401.21     352 150 45~130 45~120 45~130 45~120
    48XXH 485.10 482.06     432 175 45~150 45~140 45~150 45~140
    60XXH 606.38 603.34     554 175 55~150 55~145 55~150 55~145
    72XXH 727.66 724.62     675 175 55~150 55~145 55~150 55~145
    注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。详情咨询客服:0574-63782991
